Lindauer Schere der Firma JT

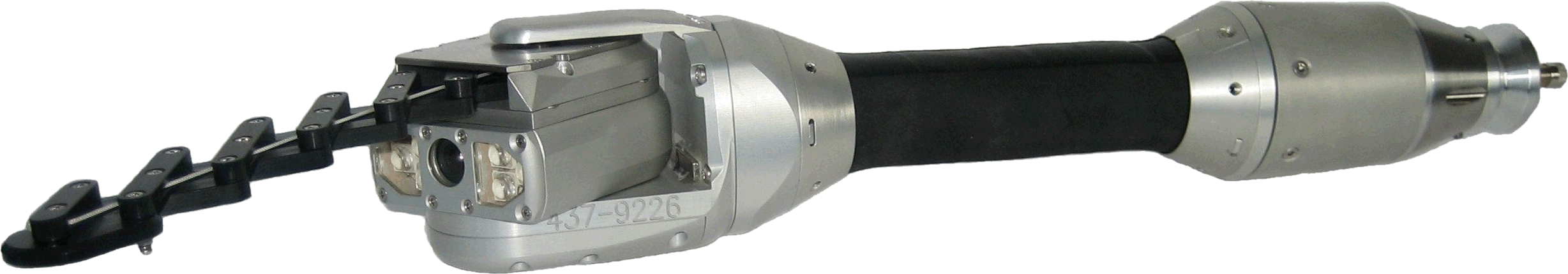

Lindauer-Mini-Schere-300

Die Lindauer Schere ist eine abbiegfähige Farb-Dreh-Schwenkkopfkamera für die ganzheitliche Erfassung und Dokumentation von Grundstücksentwässerungsanlagen. Die Technik der Lindauer Schere erlaub es, ausgehend von Revisionsöffnungen und Schächten sowie als Satellitenkamera vom Hauptkanal aus, das gesamte Grundstücksentwässerungssystem mit allen Abzweigen und Verästelungen zu inspizieren und zu dokumentieren und in Verbindung mit dem 3D-Kanalverlaufssystem ASYS zusätzlich zu vermessen.



Für den Abbiegevorgang in einen Abzweig wird die spezielle Scherenmechanik ausgefahren. Hat die Scherenspitze an der Wand ein Widerlager gefunden, wird mit Hilfe einer Abdrückbewegung an der Rohrwandung die Kamera in den Anschluss hineingefahren. Nach dem erfolgreichen Abbiegen wird nun die ausschließlich zum Abbiegen und zum Überwinden von Muffensätzen und Hindernissen notwendige Scherenmechanik vollständig in das Kameragehäuse zurück gefahren. Mehrere Abzweige können nun nach der gleichen Vorgehensweise durchgeschoben bzw. durchgespült werden.

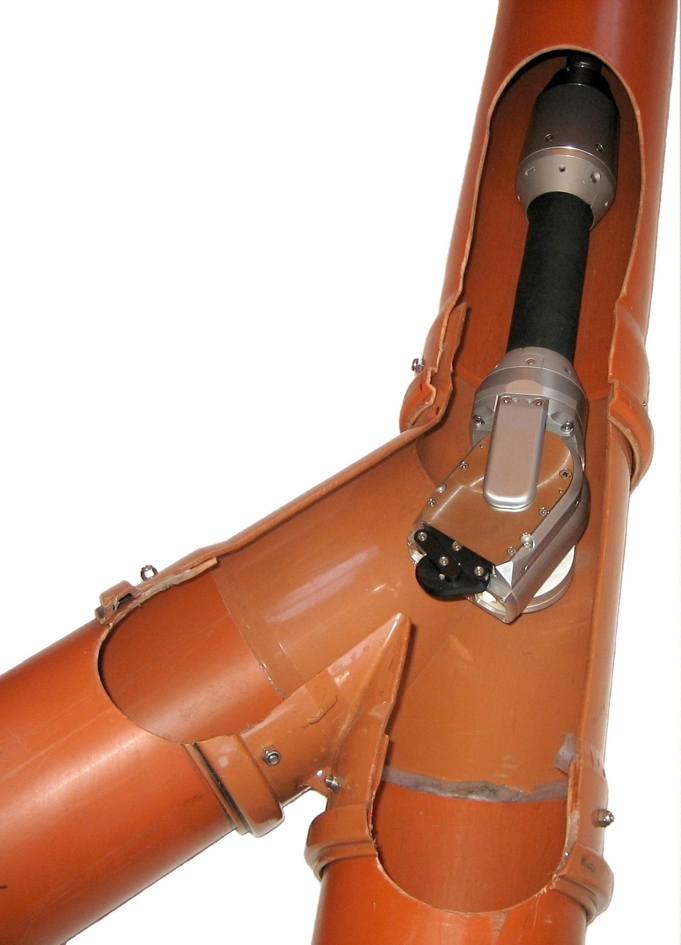

Abbiegen 1

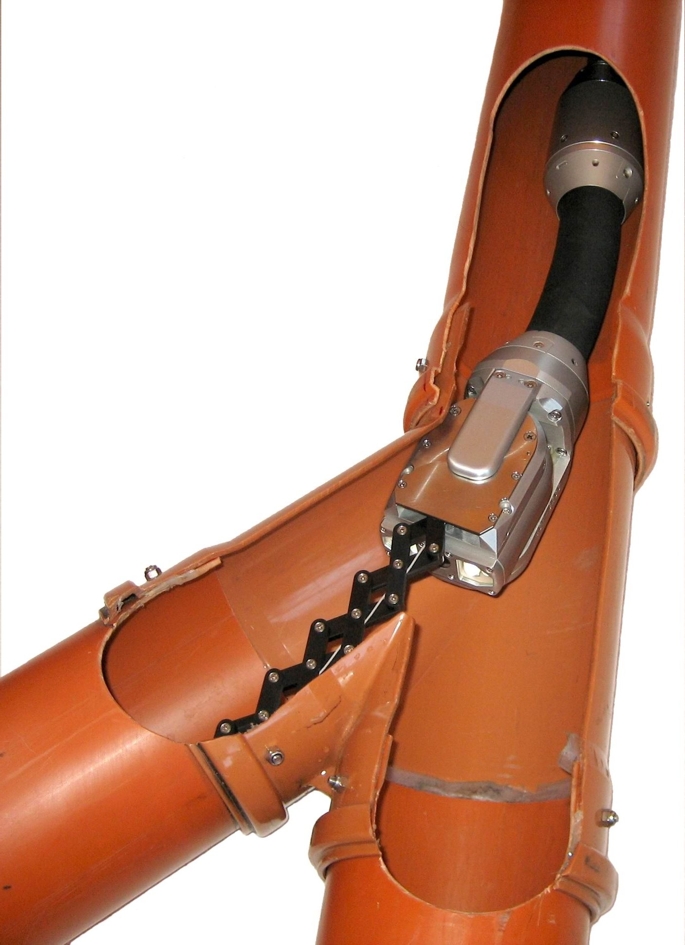

Abbiegen 2

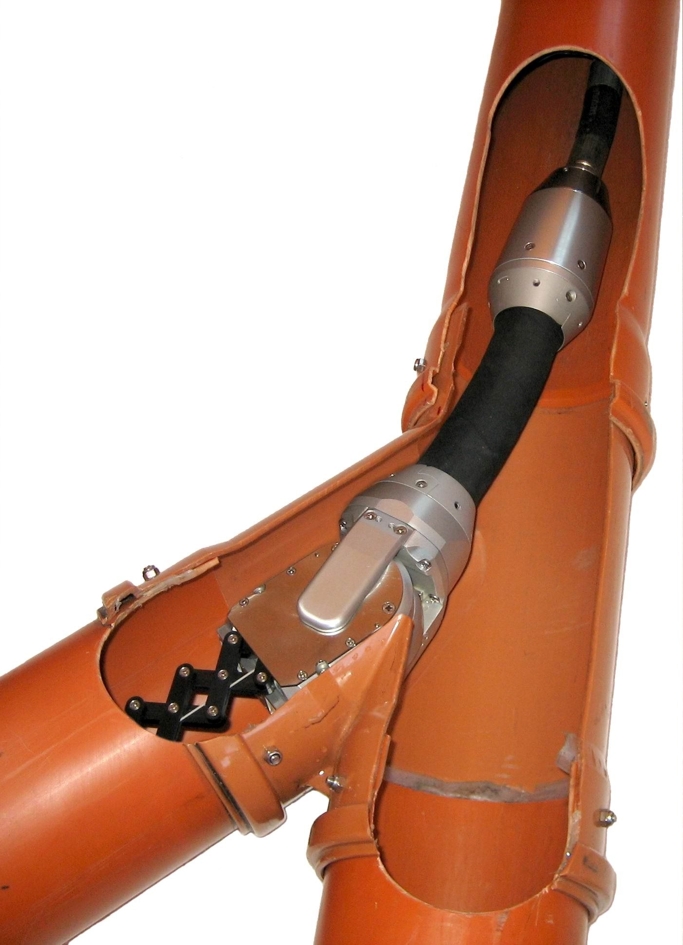

Abbiegen 3

Abbiegevorgang der Lindauer Schere

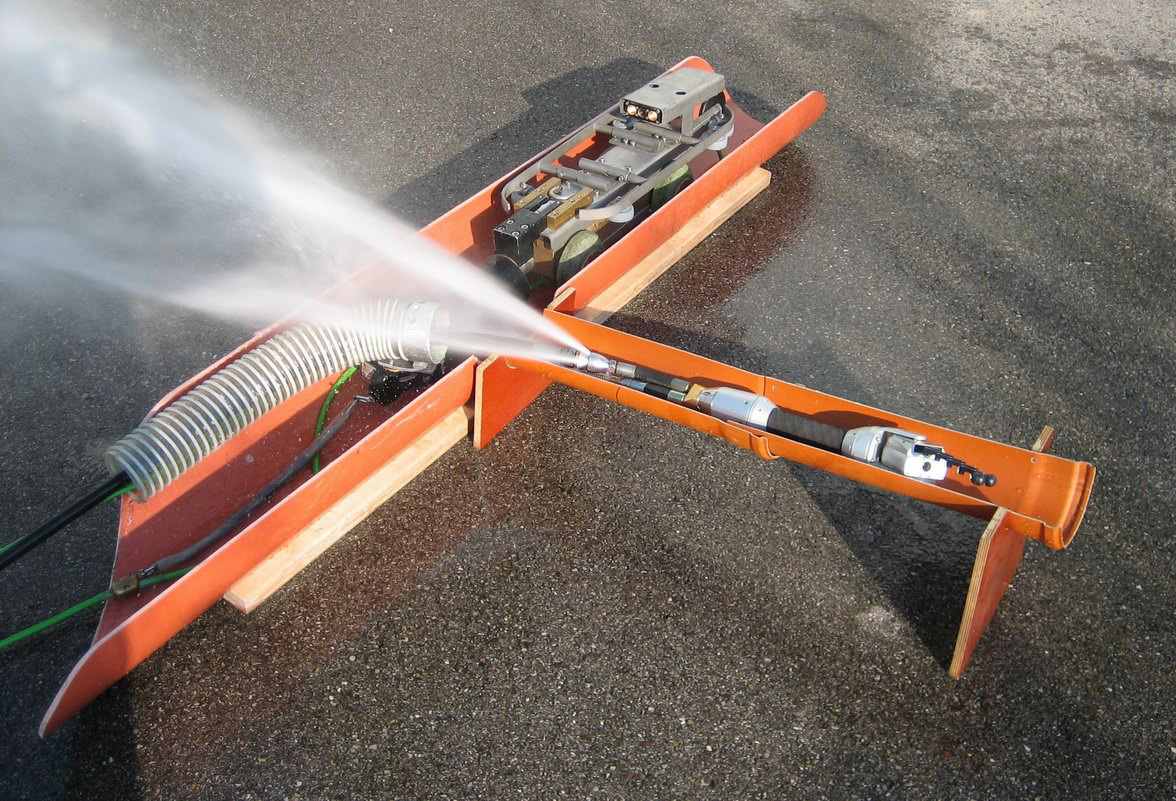

Spülung LS

Technische Eigenschaften

  • Farb-Dreh-Schwenkkopfkamera
  • Untersuchung von verzweigten Rohrsystemen von DN 100 bis DN 200
  • Lichtstarke LED-Beleuchtung
  • Automatische Blendensteuerung
  • Manuelle Fokussierung
  • Reichweite bis 40 m im Seitenkanal mit Schiebetechnik
  • Reichweite bis 120 m im Seitenkanal mit Spültechnik

Mit der Lindauer Schere kann die Inspektion der Seitenkanäle vom Hauptkanal aus erfolgen. Damit sind verschiedene praktische Vorteile verbunden:

  • Mehrere Haltungen bzw. Grundstücke können von einem Startschacht befahren werden, d. h. Zeitersparnis durch nicht nötiges Umsetzen des TV-Inspektionsfahrzeugs.
  • Reduzierung der Verkehrsbehinderung da der Schacht mit dem geringsten Verkehrsaufkommen ausgewählt werden kann.
  • Der Hausbesitzer muss während der Inspektion nicht zu Hause sein. Keine Terminabsprachen sind nötig.
  • Es muss kein Haus bzw. Keller betreten werden, d. h. auch keine Schränke, abgestellte Gegenstände usw. müssen für die Inspektion beiseite geräumt werden.

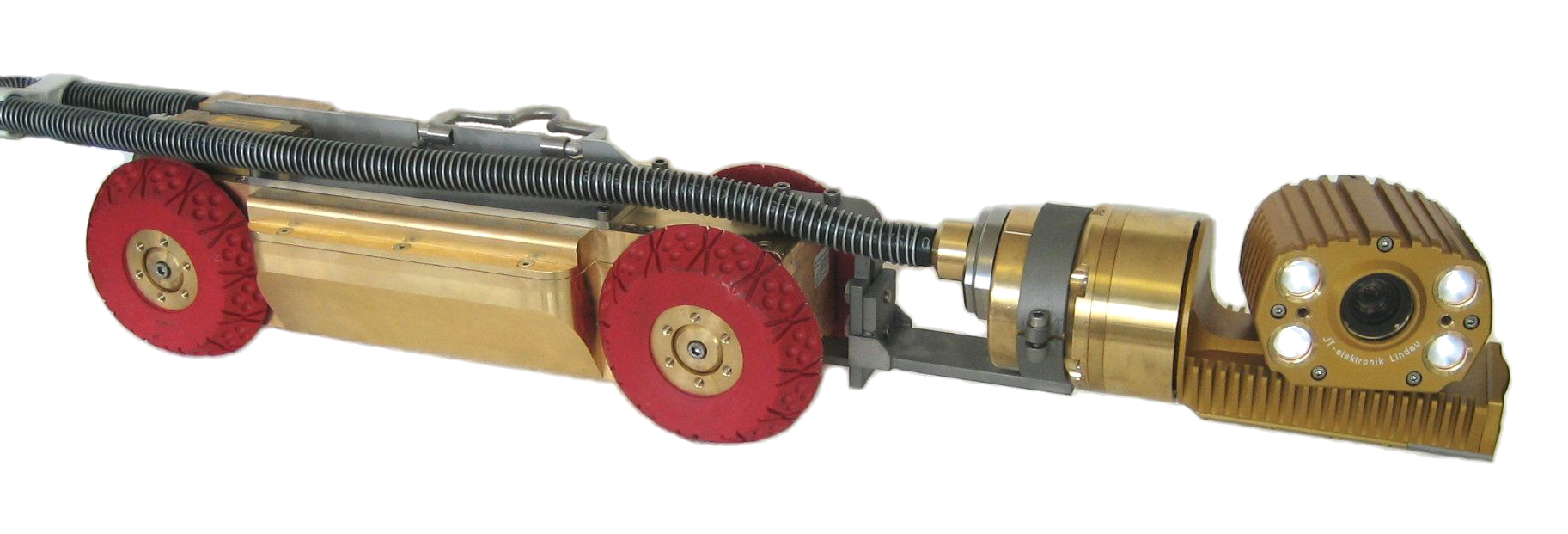

Fahrwagen2

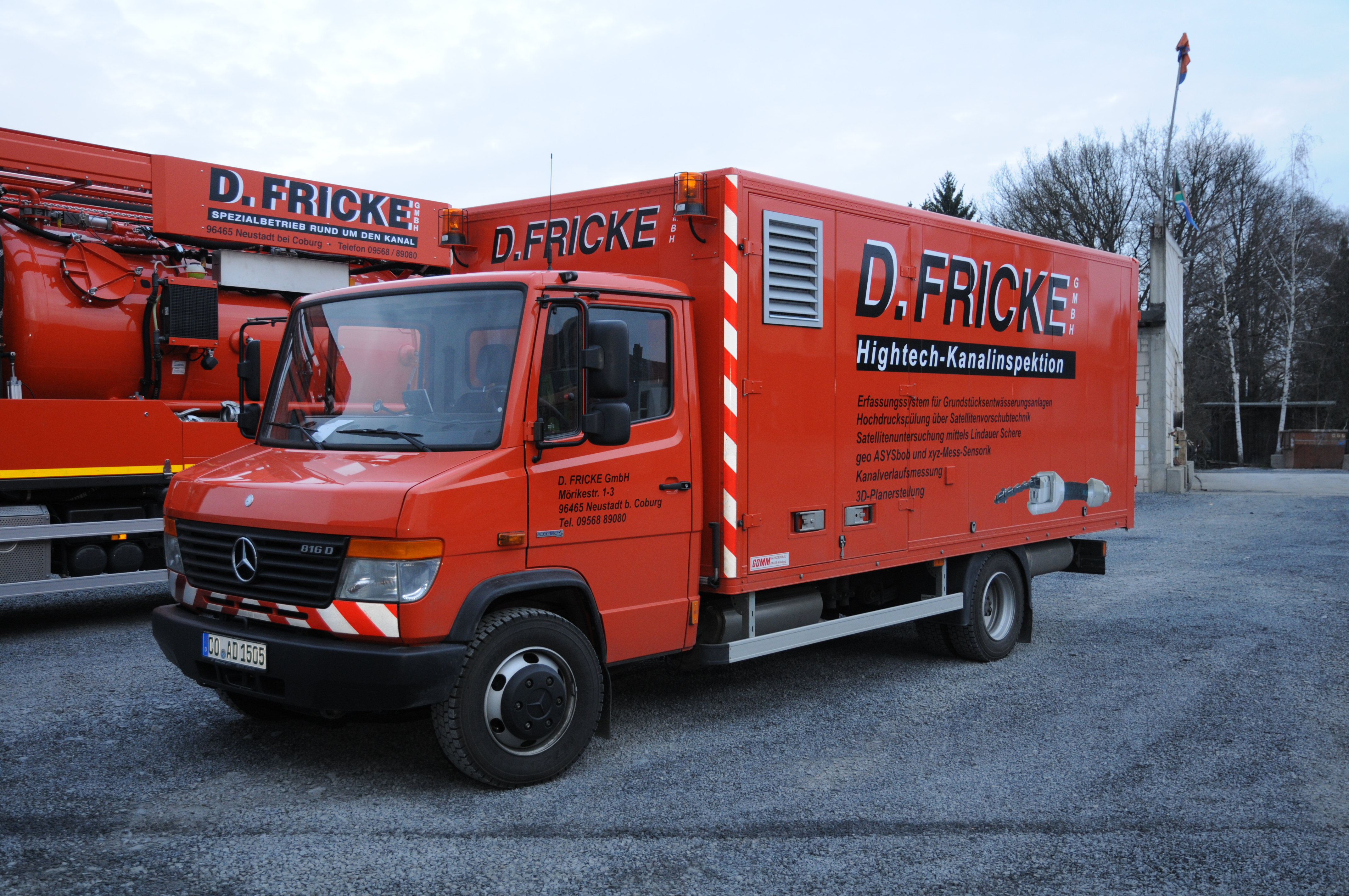

Fahrzeug AD

ASYS - Automatisiertes System zur Erfassung und Dokumentation des Kanalverlaufs:

ASYS ist ein Ortungs- und Erfassungssystem für Grundleitungsnetze und unterscheidet sich grundlegend von herkömmlichen Systemen, die als Sender-Empfänger-Prinzip eine Vielzahl externer Störeinflüsse unterliegen. Verschiedene Sensoren und eine komplexe Verarbeitungssoftware integriert mit dem Kamerasystem Lindauer Schere, registrieren im Zuge der Untersuchung jede horizontale und vertikale Lageveränderung.

Der Anwender des Systems muss weder Winkel noch Rohrbogen schätzen. ASYS errechnet die Winkel aufgrund der Daten der in der Kamera integrierten Sensoren.

Fakten:

  • Realitätsgetreue Ortung- Erfassung, sowie Dokumentation des gesamten Grundstücksentwässerungssystems.
  • Messen von Bögen und Abzweigen.
  • Geringer Zeit- und Arbeitsaufwand durch die 3D-Erfassung des Kanalverlaufs während der Inspektion.
  • Leitungsbestandsplan als Ergebnis und damit Voraussetzung für die Instandhaltung von Grundstücksentwässerungsanlagen und die Sanierungsplanung.

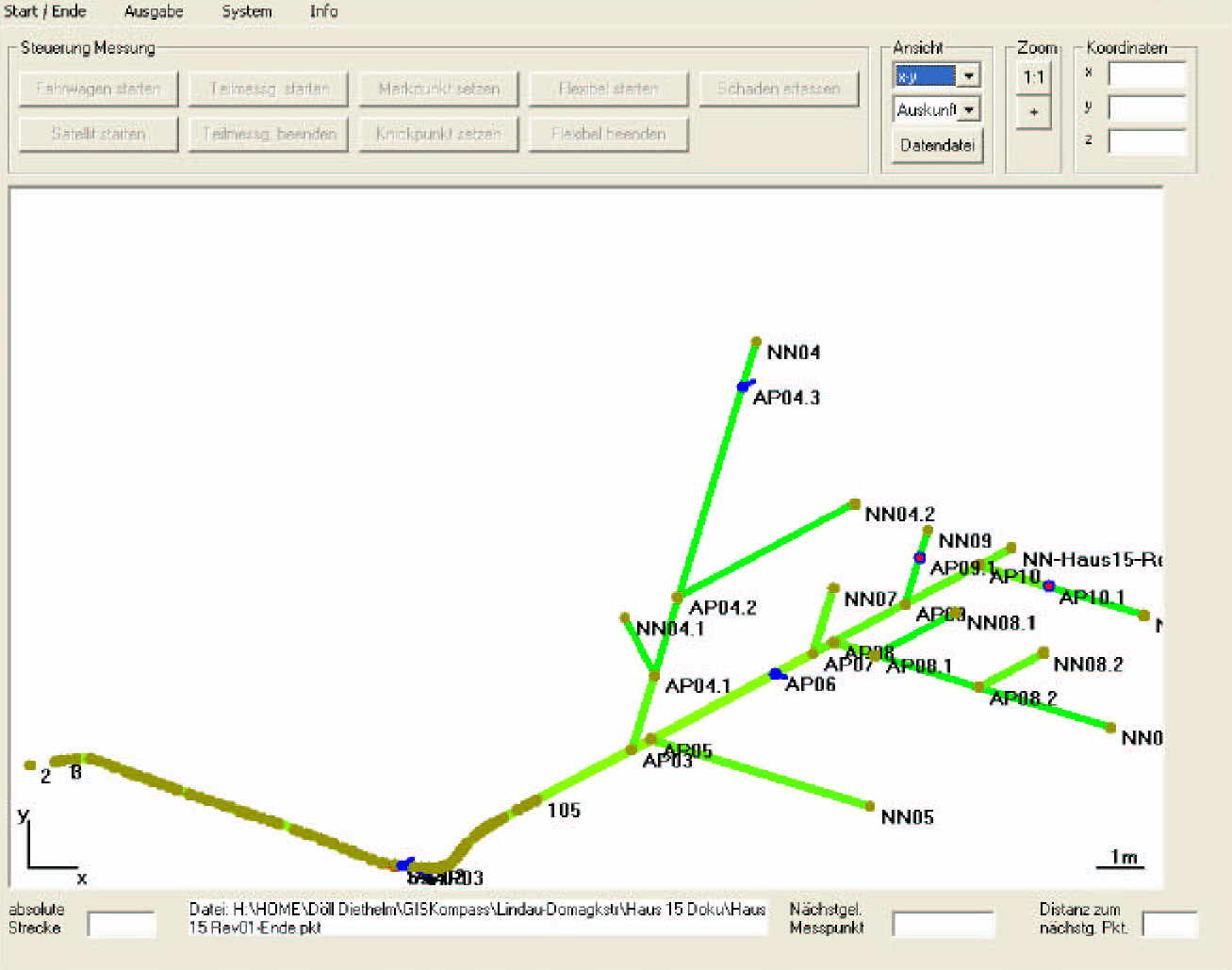

Plan

weitere Informationen unter www.jt-elektronik.de
